Таблица технических характеристик контроллера «Атлас» для приточно вытяжных установок

напряжение питания	24В, DC
потребляемая мощность	1Вт
цифровые входы DI	9шт.
цифровые выходы DO1..DO7 (реле, 5А 230В)	7шт.
цифровые выходы DO0 (транзистор, без опторазвязки)	1шт.
аналоговые входы для датчиков температуры NTC 10к Ом	4шт.
аналоговый вход 0-10В	1шт.
аналоговые выходы AO1-АО4	4шт.
USB интерфейс, разъем	1шт.
Ethernet интерфейс, разъем	1шт.
размер корпуса, мм	102x132x57
материал корпуса \ степень защиты IP	пластик, PC \ IP20

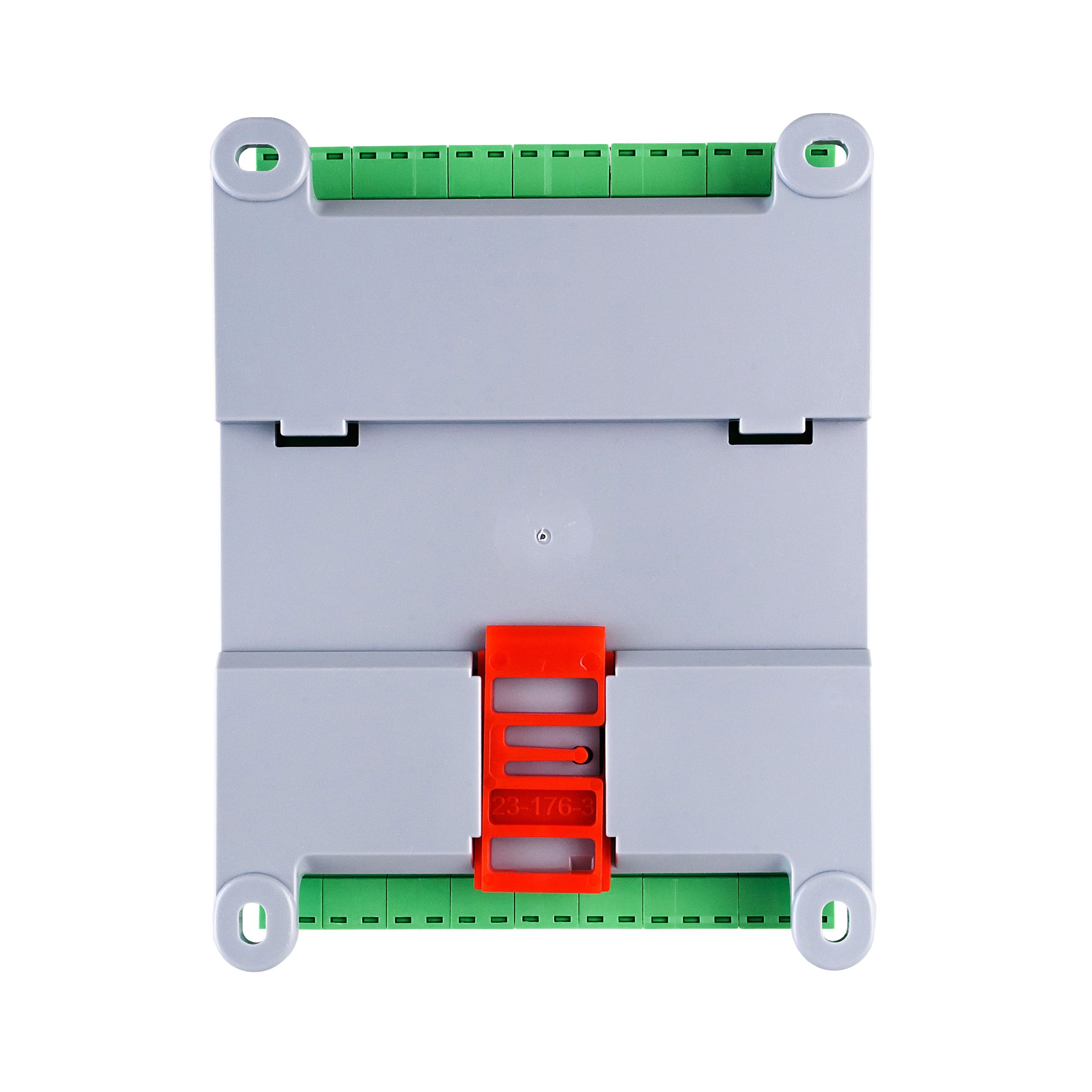

тип крепления	дин-рельс \ винты
работа по расписанию	да
ведение журнала аварий	да
сохранение конфигурации на внутренний \ внешний носитель	да \ да

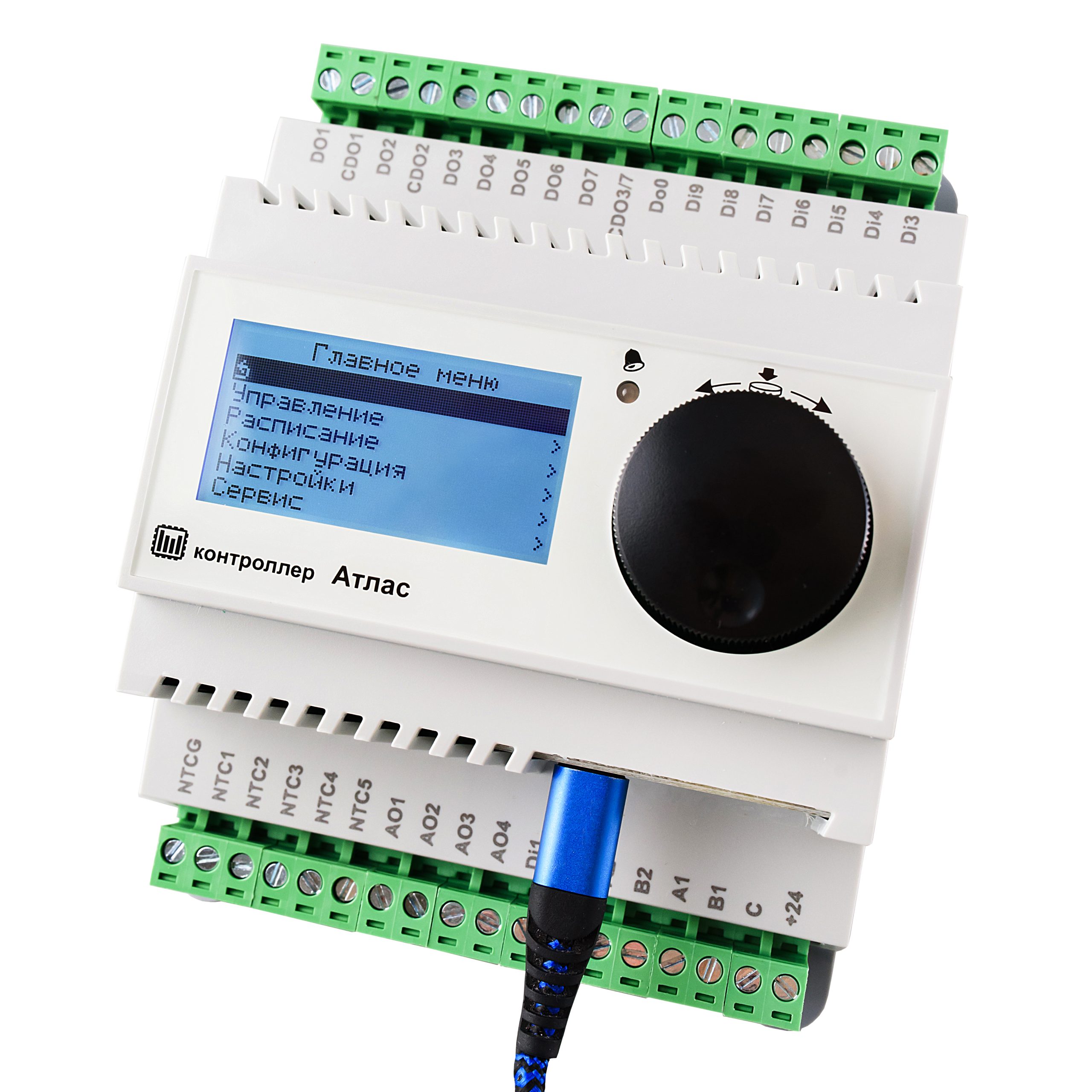

разделение на пользовательсое и инженерное меню (через пароль)	да
отображение на экране мнемосхемы работающей ПВУ	да

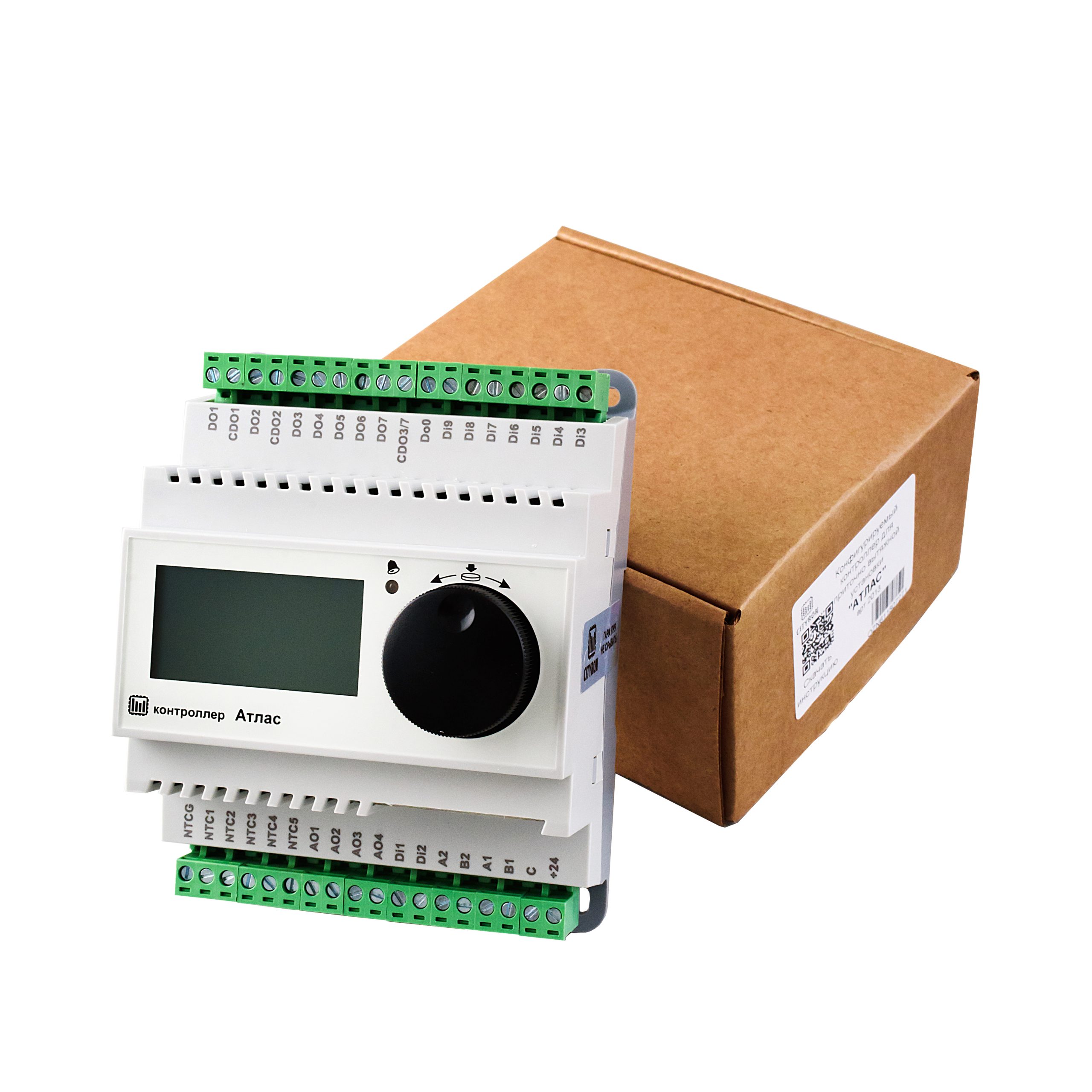

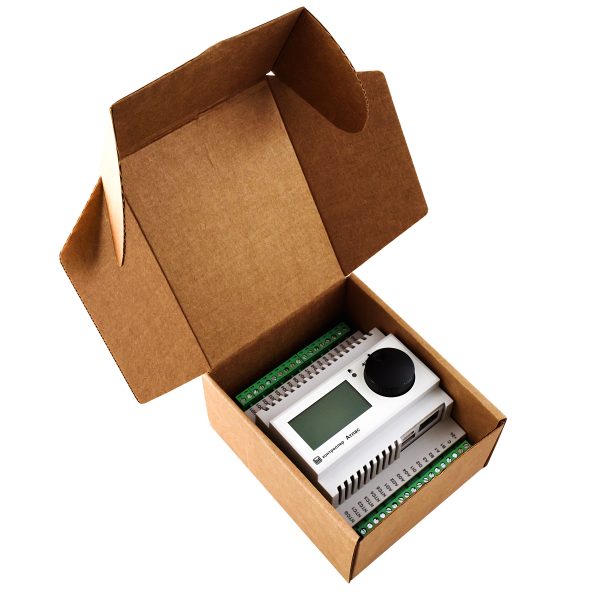

комплектность поставки, контроллер «Атлас»	1шт.

#приточновытяжнаявентиляция #приточновытяжнаяустановка #приточновытяжнаясистема #приточновытяжнаясистемавентиляции #автоматикавентиляции #автоматизациявентиляции #системауправленияприточнойвентиляцией #контроллердляприточновытяжнойвентиляции #контроллеруправленияприточнойвентиляциейсводянымкалорифером #управлениеприточновытяжнойустановки

«Атлас» представляет собой конфигурируемый контроллер для управления приточно — вытяжной вентиляционной установкой. Далее по тексту ПВУ

Контроллер входит в АСУ-ТП. В зависимости от конфигурации, контроллер способен осуществлять управление ПВУ имеющей в своем составе:

— водяной калорифер;
— электрический ТЭН;
— рекуператор роторный, пластинчатый;
— охладитель фреоновый или водяной ККБ (одна ступень);
— электропривода необходимые для функционирования ПВУ с напряжением питания 24В, управляющим сигналом 0-10В ;
— контроль работы датчиков температуры, дифференциального давления и прочих входящих в состав ПВУ.

В контроллер встроен WEB интерфейс, позволяющий подключится по локальной сети к контроллеру.
Это дает возможность пользователю удаленно мониторить и редактировать различные параметры системы приточной вентиляции.
