Контроллер «М3-Сити 2L» для приточно вытяжной установки
Контроллер «М3-Сити 2L» предназначен для управления приточной установкой с электрическим нагревателем (ТЭН) или водяным нагревателем. Контроллер применяется в паре с выносной панель управления, модель ПУ-3.

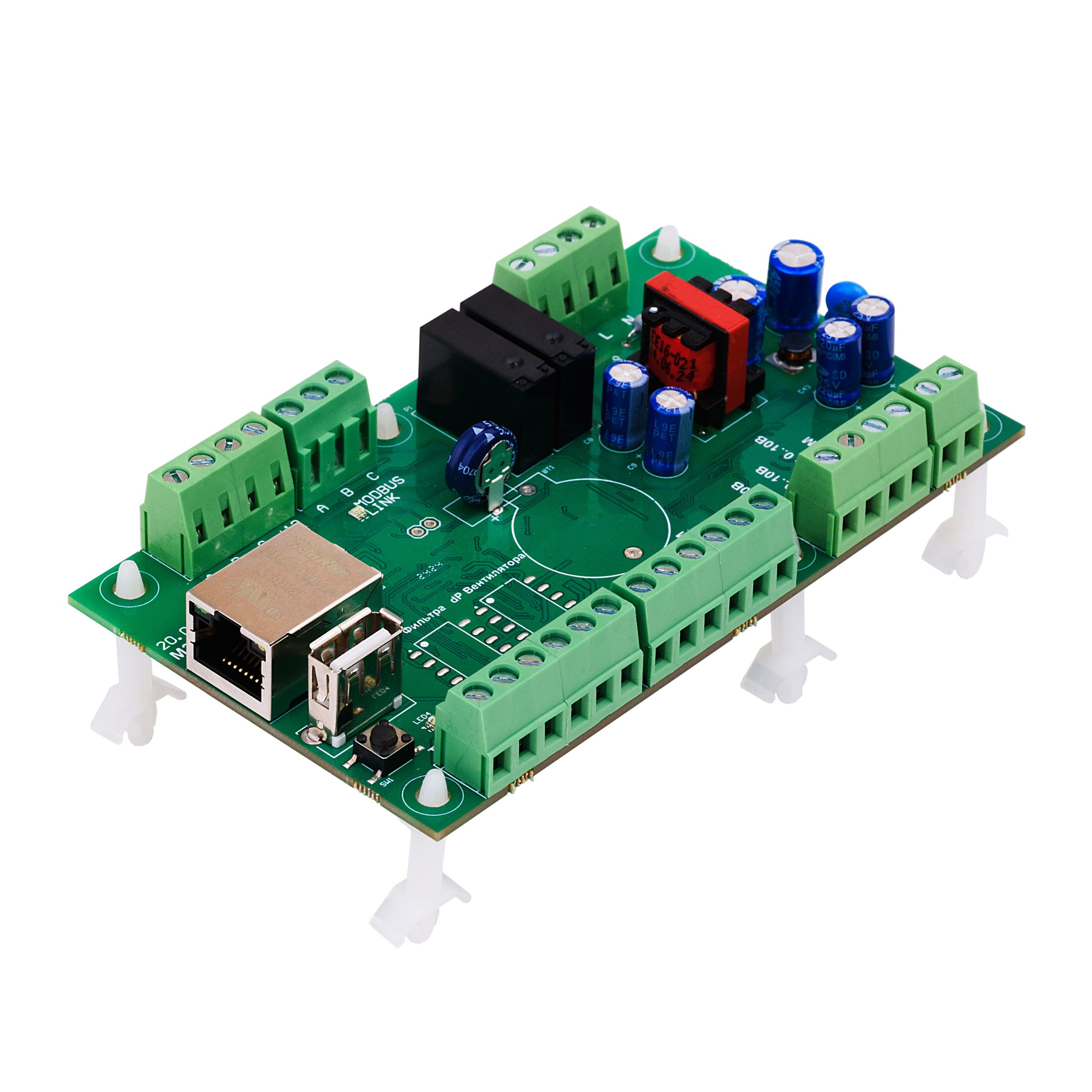

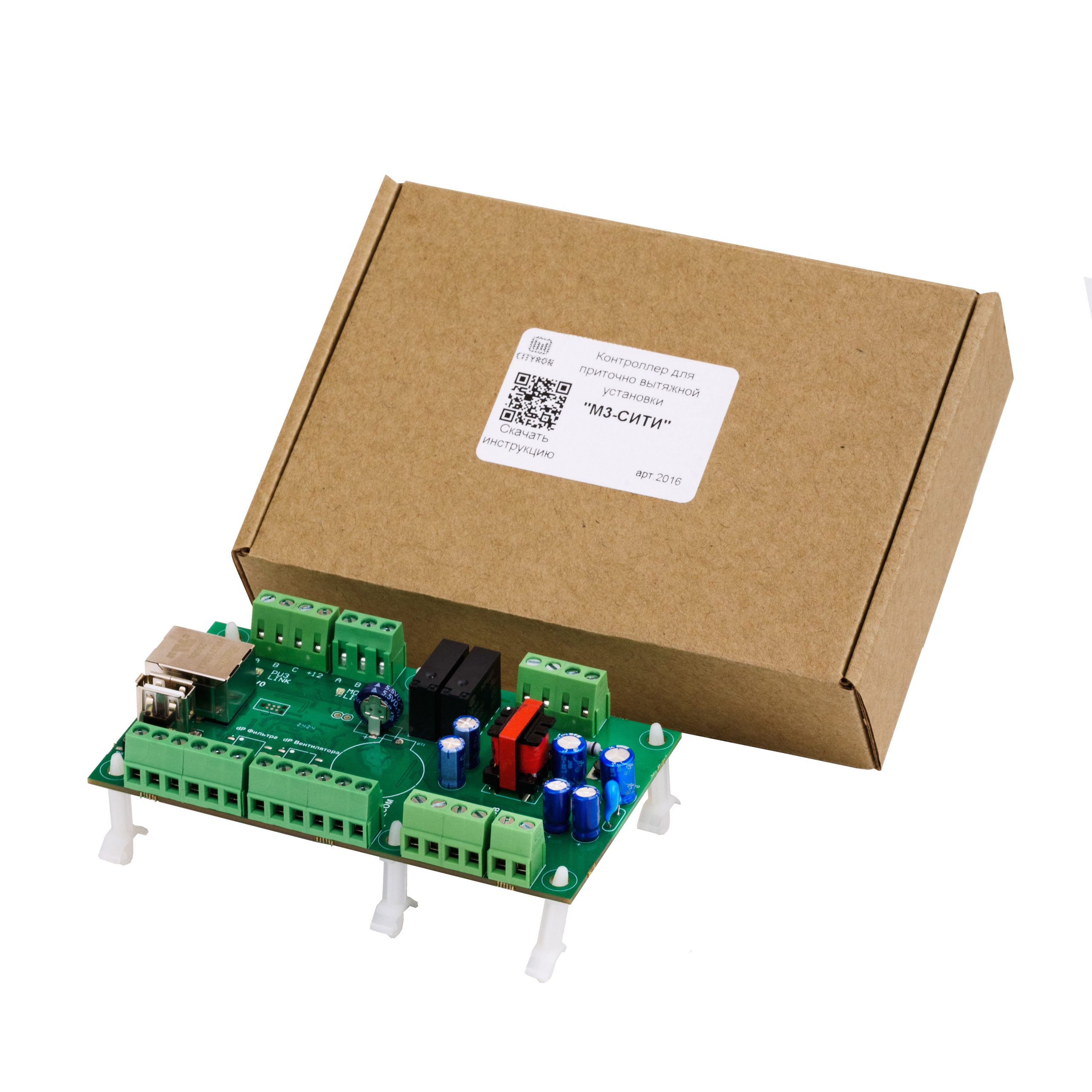

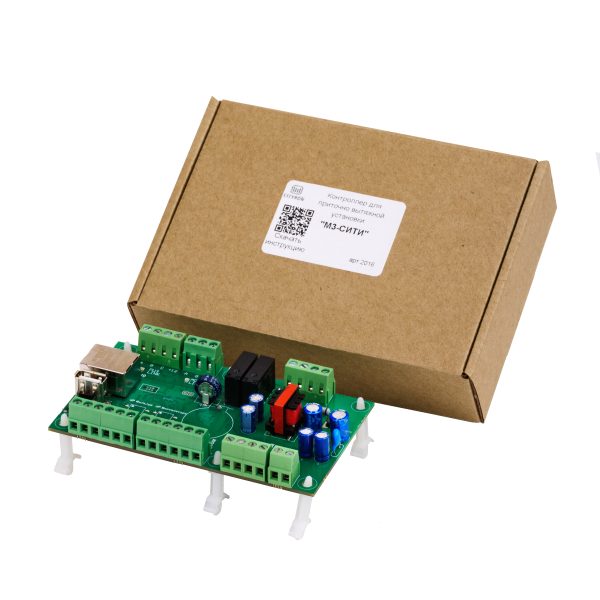

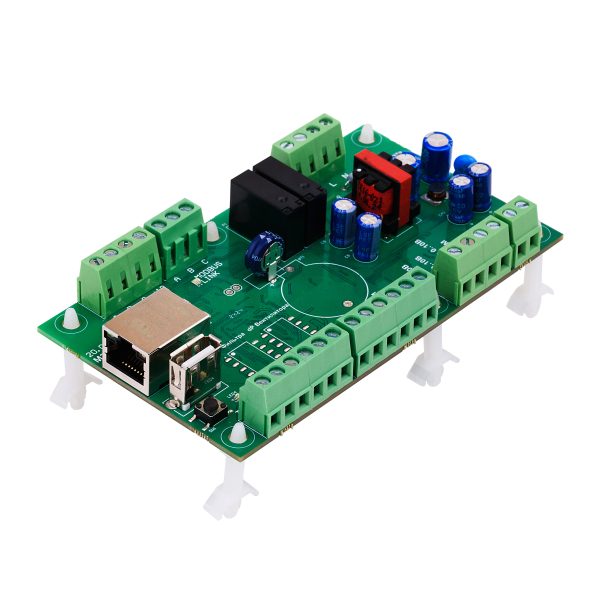

Контроллер устанавливается на пластиковые стойки из комплекта, в корпус приточной установки или в электрощите таким образом, чтобы обеспечить надежную фиксацию печатной платы контроллера.
Габаритный размер контроллера (Печатной платы)
- Длина 122мм
- Ширина 70мм
- Степень защиты: IP00
Высота пластиковой стойки должна обеспечивать расстояние от поверхности до нижней части платы не менее 15мм. (на случай если потеряли из комплекта поставки).
Для установки платы на пластиковые стойки из комплекта, необходимо просверлить отверстия диаметром 4,3~4,5мм на подготовленной площадке внутри установки или в выбранном Вами месте.
Режим работы, с каким типом нагревателя будет работать контроллер, определяется положением рычажка на Дип-Переключателе.
Обзорное Видео. Займет 20 сек.
Описание клемм контроллера М3-Сити-2L
| Клеммники контроллера М3-Сити | Описание |
| A,B,C,+12 | Подключение к панели управления ПУ-3 |
| A,B,C | Подключение внешний MODBUS |
| Заслонки | Подключение заслонок (220В) Релейный выход (5A, 250AC) |
| Насос | Подключение насоса (220В) Релейный выход (5A, 250AC) |
| L,N | Питание контроллера ~ 220В, 50Гц |
| Tкан. | Подключение канального датчика температуры NTC 10k |
| T.внешн. | Подключение уличного датчика температуры NTC 10k |
| T.обр.воды | Подключение датчика температуры обратной воды, NTC 10k |
| DI 1 | Авария вентилятора приточного (НЗ- состояние при штатной работе) |
| DI 2 | Авария вентилятора вытяжного (НЗ- состояние при штатной работе) |
| DI 3 | Угроза замерзания по термостату / перегрев электронагревателя (НЗ- состояние при штатной работе) |
| DI 4 | Засорение входного фильтра (НЗ- состояние при штатной работе) |
| DI 5 | Сигнал ПОЖАР (НЗ- состояние при штатной работе) |
| DI_com | Общий для цифровых входов DI 1..DI 5 |
| ПВ 0..10В | Аналоговый Выход 0-10В на приточный вентилятор |
| ВВ 0..10В | Аналоговый Выход 0-10В на вытяжной вентилятор |
| Клапан 0..10В | Аналоговый Выход 0-10В на электропривод водяного клапана |
| AO_COM | Общий для аналоговых выходов |
| SSR | Выход на твердотельное реле, 3-32 VDC. Обязательно использовать радиатор охлаждения совместно с твердотельным реле. |

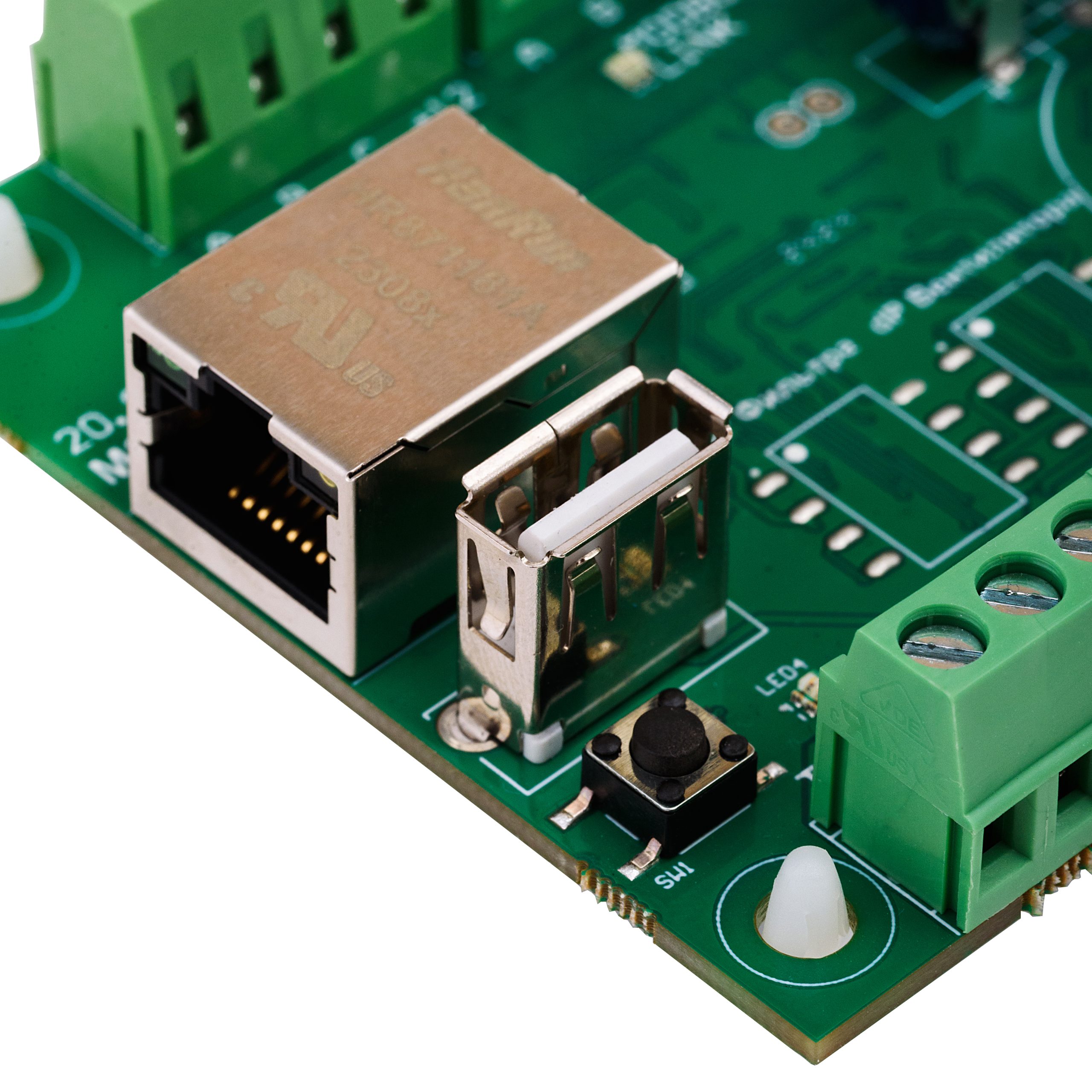

Интерфейсные разъемы и кнопки:
| USB 2.0 разъем | 1шт. Для обновления ПО с флешкарты |
| Ethernet разъем | 1шт. |
| Кнопка | 1шт. Для сброса настроек контроллера |
Инструкции
- Руководство пользователя Контроллер «М3-Сити 2L»
- Описание, как сформировать файл конфигурации контроллера, для загрузки через «флешку»
Конфигурация контроллера через файл загрузки.
Облачный сервис RCSERVER
Программное обеспечение
- Прошивка для контроллера «М3-Сити 2L» (Версия 15 от 23.04.2025)
- Прошивка загрузчика (Версия 4 от 23.04.2025)
- Утилита для восстановления
- Прошивка панели управления ПУ-3 для контроллера «М3-Сити2L»
- Приложение для управления контроллером «М3-Сити2L»
- Утилита для конфигурации и обновления ПО в контроллере М3-Сити2L (Скачать на «Рабочий стол»)
- Утилита для поиска контроллеров Ситирон в локальной сети
