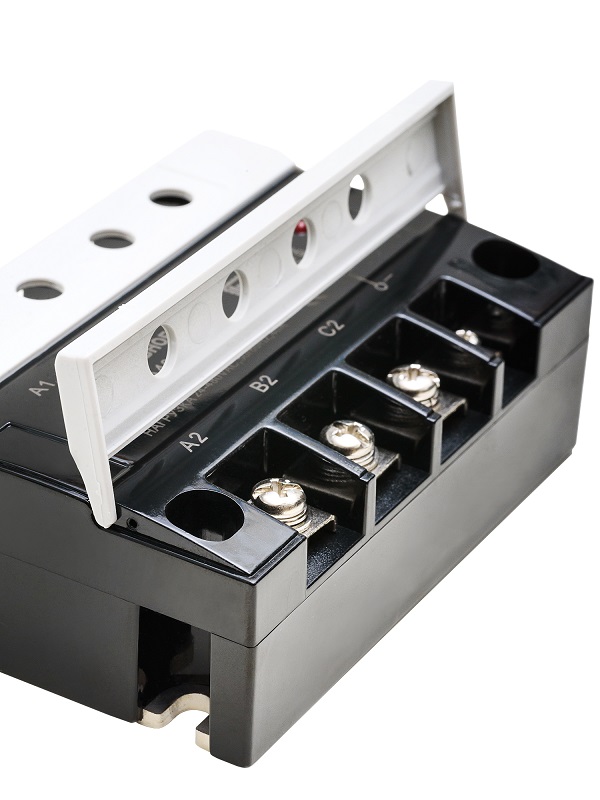

Твердотельное реле трехфазное до 25А SSR-3DA25A
ТВЕРДОТЕЛЬНЫЕ РЕЛЕ SSR-3DA25A (3-32VDC), АНАЛОГ HT-2544.ZD3
Таблица с техническими характеристиками
При подборе, учитывайте 30% запас по току нагрузки.
| Вид коммутируемого тока | переменный |
| Тип сети | 3 фазная |
| Максимально допустимый ток нагрузки (справочно) | 25А |
| Тип индикации работы | Светодиод |
| Рекомендуемый ток нагрузки для ТЭНа | < 19А (мощность ~12.5кВт) |
| Рекомендуемый радиатор охлаждения | РТР-325: РТР-360 |
| Коммутируемое напряжение | 24..480VAC\50Гц |
| Входное сопротивление | 900 Ом |
| Управляющий сигнал | 3-32VDC |
| Вид коммутации | при переходе через ноль |
| Макс. пиковое напряжение 9 класс | 900VAC |
| Потребляемый ток в цепи управления | 6..35 мА |
| Падение напряжения на реле в коммутируемой цепи | до 1,8VAC (по каждой фазе) |
| Ток утечки в коммутируемой цепи | до 10 мА (по каждой фазе) |
| Время переключения реле | до 10 мс (при частоте 50Гц) |
| Сопротивление изоляции | 1000 МОм (при 500VDC) |
| Электрическая прочность изоляции | Соответствует стандартам UL1577 (2500V в течение одной минуты) |
| Габаритный размер, мм | 106х75х39 |
| Вес, гр. | 300 |
Электрическая схема включения 3-х фазного твердотельного реле серии SSR-3DA к нагрузке

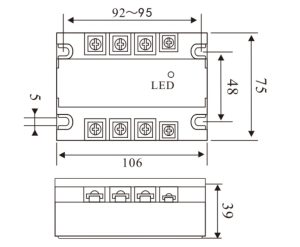

Габаритные размеры твердотельного реле
